| 110-1600 | ||
| Max. tonnellaggio | kN | 1100 |
| Max. lunghezza di lavoro | mm | 1600 |
| Corsa max. Y1/Y2 | mm | 280 |
| Luce netta=Q | mm | 555-655 |
| Velocità di avvicinamento | mm/sec | 230 |
| Velocità di piega | mm/sec | 10 |
| Velocità di ritorno | mm/sec | 230 |
| Potenza motore | kN | 15 |
Piegatura e taglio / Presse piegatrici

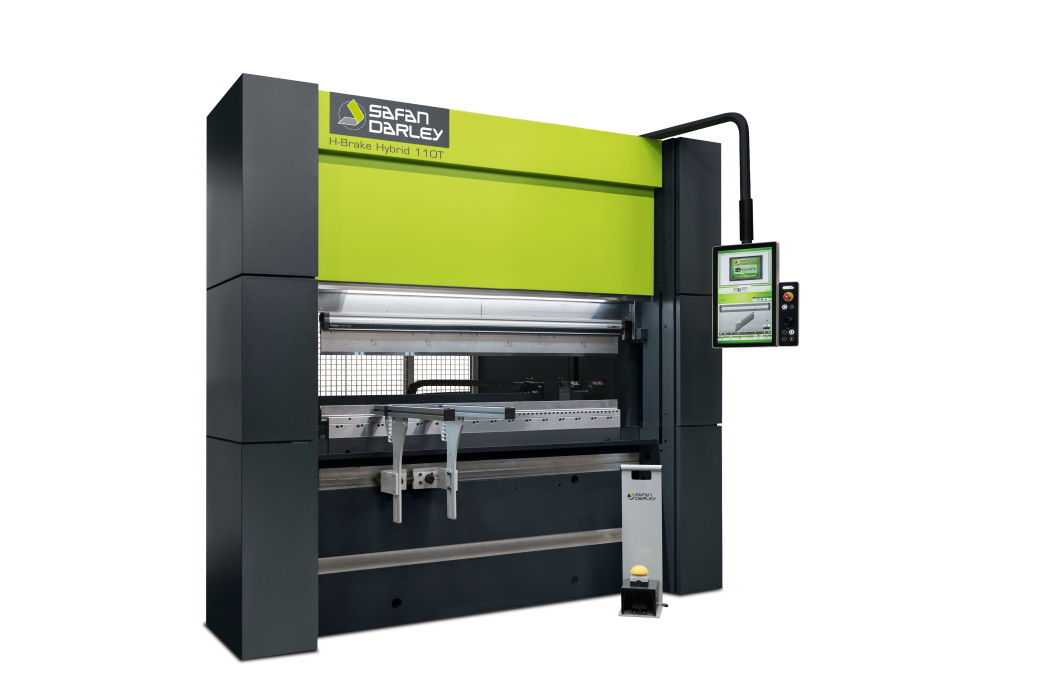

SafanDarley Presse piegatrici ibride H-Brake Hybrid Premium 110-1600
Presse piegatrici
La serie ibrida SafanDarley 110 T x 1600 mm è un nuovo progetto costruito usando le già provate tecnologie delle altre presse piegatrici. La struttura infatti è quella ad O, la stessa della serie E-Brake, una struttura stabile che assicura una minima deflessione. In questo modello i riscontri posteriori riescono a coprire l’intera lunghezza della tavola. La pressa piegatrice SafanDarley H-Brake Hybrid è potenziata da un sistema ibrido con un motore che permette alla macchina di lavorare con un minimo consumo di energia. SafanDarley ha creato una macchina innovativa e compatta con una densità di tonnellaggio veramente alta.
Configurazione standard
H-Brake Premium 110.1600
- Controllo EC10 touch screen con split monitor e visualizzatore per file DWG, DXF, PDF, JPG, PNG, BMP e WMV
- Assi Y1/Y2 controllati da CNC
- Asse X controllato da CNC
- Asse R controllato da CNC
- Assi Z1+Z2 regolazione manuale
- Fotocellule di sicurezza integrate controllate da CNC
- Bloccaggio meccanico superiore e inferiore tipo Wila
- Bombatura controllata dal CNC
- Consumo energetico ridotto grazie al sistema ibrido
- Illuminazione frontale e posteriore dell’area di lavoro
- 1 coppia di supporti frontali fissi con spazzole anti-graffio
- Luce netta Q=da 555 a 655 mm / corsa 280 mm
- Capacità del serbatoio dell’olio per 110 T: 2 x 9 litri
Opzionali
H-Brake Premium 110.1600
- Controllo EC20 touch screen con doppio monitor e simulatore di piega 2D con calcolo automatico della sequenza di piega e visualizzatore per file grafici Autopol, Radan e Metalix
- Pacchetto ergonomico
- Assi Z1+Z2 controllati da CNC
- Asse Delta X per pieghe coniche
- Bloccaggio idraulico superiore ed inferiore
- Supporti frontali mobili regolabili in altezza

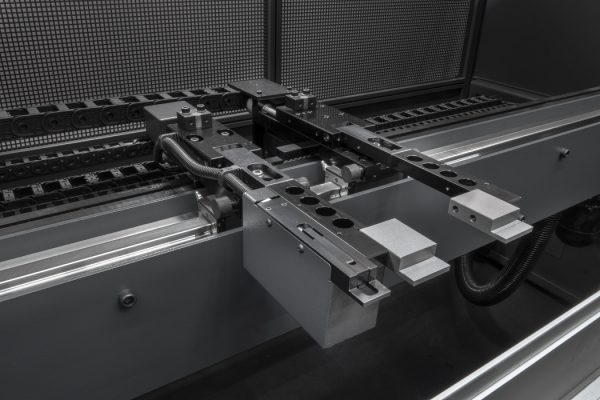

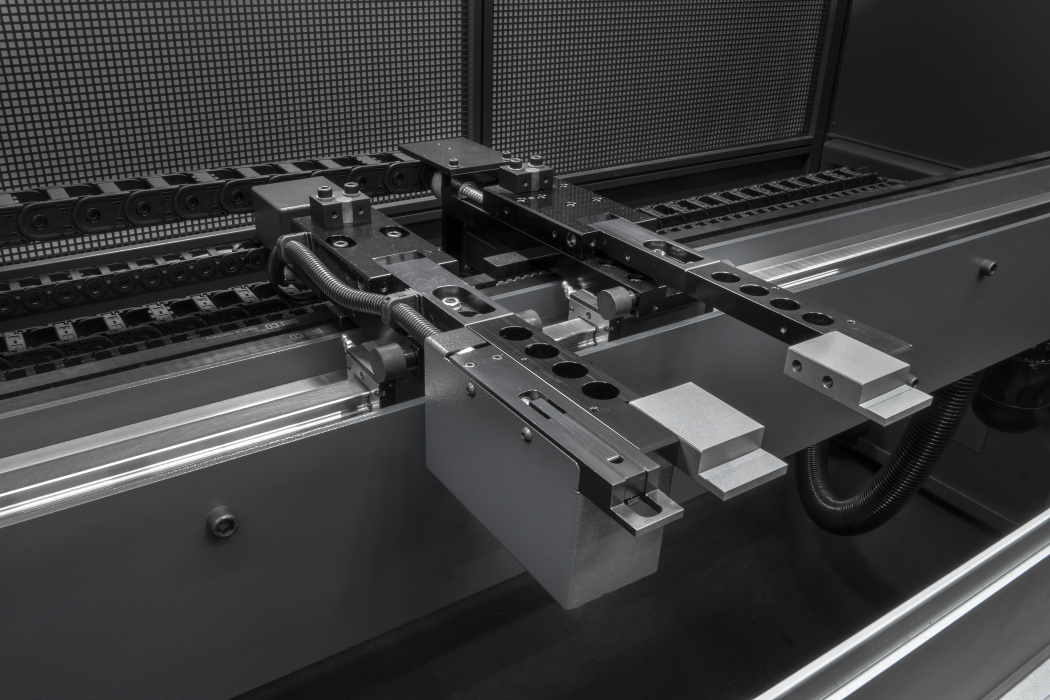

- Sistema di misura dello spessore della lamiera E-Bend S
Sistema ibrido elettroidraulico
Le presse piegatrici ibride SafanDarley possiedono un nuovo motore che consente un basso consumo energetico, rendendo le macchine utensili più ecologiche ma allo stesso tempo più efficienti. Si tratta di un sistema elettroidraulico che abbina i vantaggi di entrambe le tecniche motrici. Un servo-motore ad azionamento diretto offre efficienza e velocità mentre la parte idraulica rende il sistema potente e di lunga durata. Grazie al fatto che tutte le componenti per cilindro sono integrate in questo sistema compatto e chiuso e all’assenza di tubi e del serbatoio dell’olio le possibilità di perdite di olio sono molto ridotte. L’enorme vantaggio di questo sistema chiuso è che l’olio non entra a contatto con l’aria esterna, quindi nel sistema non possono penetrare impurità, garantendo così una durata maggiore dell’olio. La tecnica ibrida è un abbinamento perfetto di riduzione dei costi e di tutela ambientale.
Macchina ergonomica e veloce

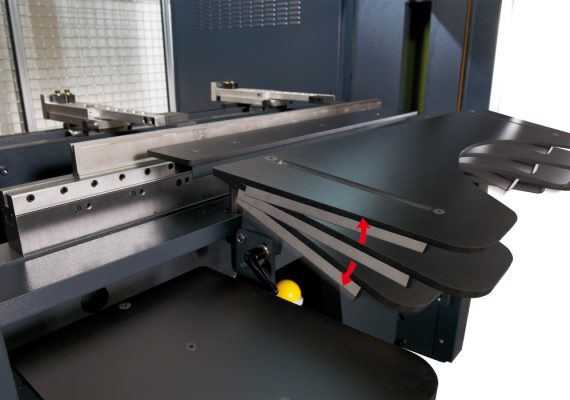

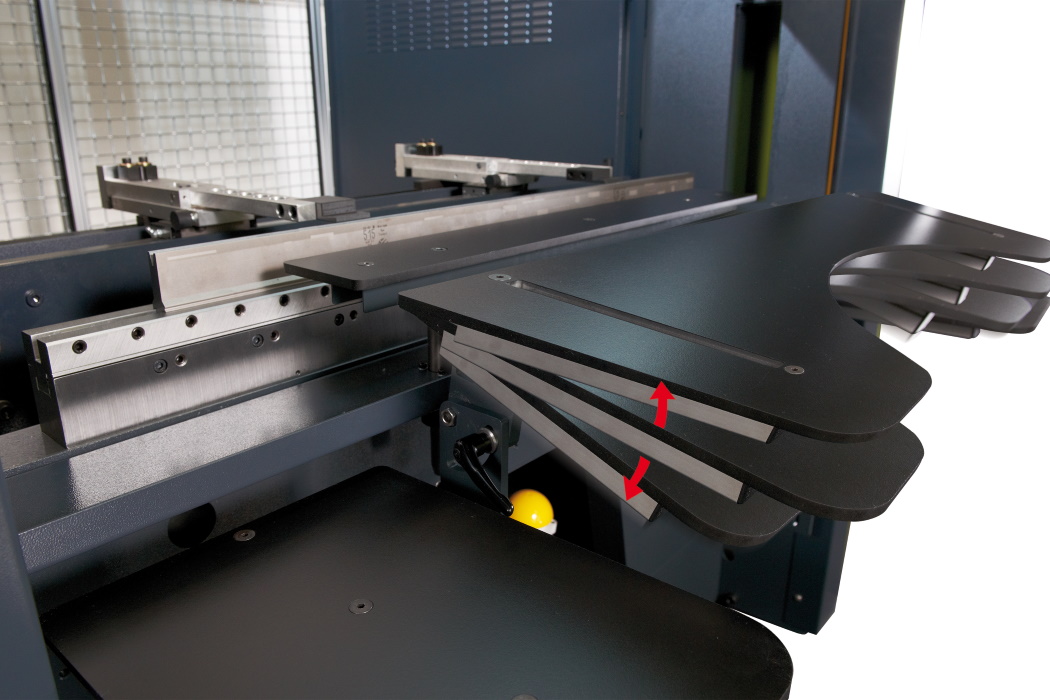

Il sistema ibrido si accende e lavora solo ed esclusivamente quando l’operatore schiaccia il pedale. L’asse Y è dinamica con una velocità di avvicinamento e ritorno di 230 mm/sec., incrementando la produzione di un 30% in quanto è molto più veloce di una macchina idraulica convenzionale. Inoltre grazie a questo sistema ibrido la macchina è molto silenziosa ed efficiente a livello di consumo. Questo modello può essere implementato con l’opzione pacchetto ergonomico. Questa opzione permette all’operatore di lavorare nel massimo comfort soprattutto quando si devono piegare grandi lotti.
Fotocellule di sicurezza
Visto il successo di impiego della tecnologia sviluppata da SafanDarley per le presse piegatrici elettriche, l'azienda ha deciso di adattare e installare lo stesso sistema di sicurezza anche su questa nuova macchina ibrida. Le fotocellule sono posizionate ad una distanza di 180 mm dalla linea di piega e formano una griglia davanti alla pressa che legge ogni movimento anomalo, mettendo la macchina in stato di allarme riportando il pestone superiore in posizione completamente aperta. La macchina si riposizionerà in automatico solo quando le fotocellule non rileveranno la presenza dell'operatore al loro interno.
Specifiche tecniche
A seguito del continuo sviluppo tecnico il costruttore si riserva il diritto di apportare eventuali modifiche dei dati senza alcun preavviso.
