| TTS 38-38 | TTS 46-46 | TTS 52-52 | TTS 66-66 | ||
| Diametro max. volteggio | mm | 240 | 240 | 240 | 240 |
| Diametro max. tornibile | mm | 120 | 120 | 120 | 120 |
| Distanza faccia mandrino e contropunta | mm | 404 | 404 | 423 | 423 |
| Distanza tra i centri | mm | 600 | 600 | 638 | 638 |
| Corsa assi X1 e X2 | mm | 100 | 100 | 100 | 100 |
| Corsa asse X3 | mm | +85/-85 | +85/-85 | +85/-85 | +85/-85 |
| Corsa assi Z1 e Z2 | mm | 368 | 368 | 368 | 368 |
| Corsa asse Z3 | mm | 368 | 368 | 368 | 368 |
| Corsa asse Y | mm | +31/-31 | +31/-31 | +31/-31 | +31/-31 |
| Velocità rotazione mandrino | giri/min | 6000 | 5000 | 4500 | 4000 |
| Naso mandrino | ASA 5” A2 | ASA 5” A2 | ASA 6” A2 | ASA 6” A2 | |
| Passaggio barra | mm | 38 | 46 | 52 | 66 |
| Diametro mandrino | mm | 140 | 165 | 175/210 | 210 |
| Potenza mandrino | kW (max./S3 25%/ S1) | 17,2/12/8 | 17,2/12/8 | 17,2/12/8 | 17,2/12/8 |
| Torretta | N. posizioni (di cui motorizzate) | 12 (12) | 12 (12) | 12 (12) | 12 (12) |
| Velocità di rotazione | giri/min | 12000 | 12000 | 12000 | 12000 |
| Potenza | kW (max./S1) | 13,2/10 | 13,2/10 | 13,2/10 | 13,2/10 |
Tornitura / Torni CNC
CMZ Tornio TTS a due torrette
Torni CNC
CMZ ha recentemente lanciato sul mercato il suo tornio CNC più piccolo: il tornio a testa fissa TTS, che va ad arricchire la gamma di macchine multitorretta. Questo tornio è stato appositamente progettato per tutte quelle aziende la cui produzione si concentra nella lavorazione di parti complesse. Diretto concorrente dei torni a fantina mobile, la gamma TTS è ideale per la tornitura da barra poiché, oltre a ridurre il tempo ciclo, è studiata per le alte produzioni.
Motore integrato per gli utensili motorizzati 13kW, 26,8 Nm, 12000 giri
Macchina senza cinghie
Motore integrato di tipo sincrono per una maggiore accelerata e frenata
Motori dell’asse X e Y ad azionamento diretto
Torretta motorizzata da 12.000 giri/min. in bagno d’olio
Banco in fusione di ghisa di tipo monoblocco a 45°
Teste integrate con motori sincroni
Questo tornio da barra è dotato di elettromandrini integrati con motori sincroni per poter raggiungere le massime prestazione ed una elevata produttività. I motori ad alta potenza e a coppia elevata riducono del 50% il tempo di accelerazione. Il modello TTTS-46 accelera 5000 giri/min. in 1,75 sec.
3 utensili simultaneamente
Il tornio da barra TTS può essere configurato a 1 o 2 torrette. Nella versione a 2 torrette il CNC è comunque predisposto su 3 canali che permettono di eseguire 3 programmi di tornitura contemporaneamente. In questo modo una torretta può lavorare simultaneamente su entrambe le teste, mandrino e contromandrino, mentre la seconda torretta porta a termine il suo lavoro sull’altra testa.

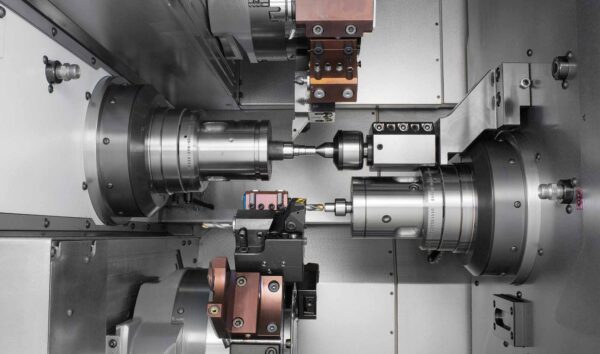

Contropunta incorporata (opzione)
Tra le opzioni della gamma TTS c’è la possibilità di scegliere di dotare il tornio CNC della contropunta fissata al corpo del contromandrino. A scelta la si può avere sopra o sotto il contromandrino. Questa configurazione consente di lavorare il pezzo tra il mandrino principale e la contropunta mentre si finisce il pezzo sul contromandrino.
Specifiche tecniche
A seguito del continuo sviluppo tecnico il costruttore si riserva il diritto di apportare eventuali modifiche dei dati senza alcun preavviso.
