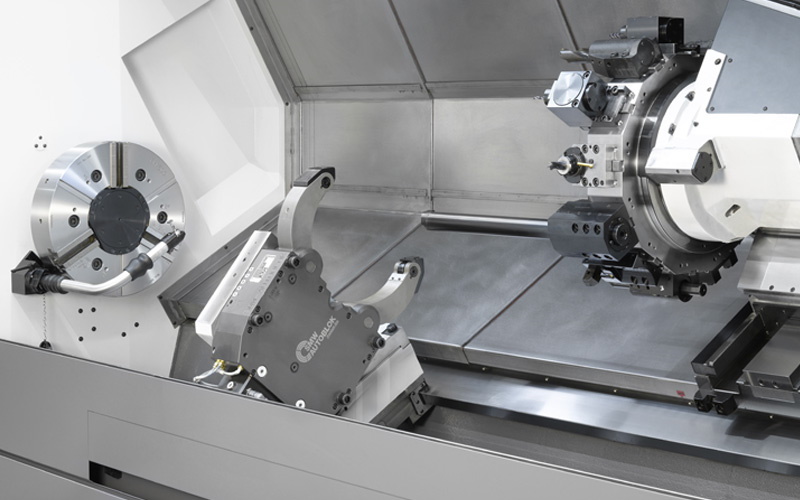

CMZ Tornio TD Z2200/Z3200 mono torretta

Torni CNC

Con la serie TD Z2200 e Z3200 CMZ introduce sul mercato i torni di grandi dimensioni che vanno a completare la sua vasta gamma di torni CNC. Grazie ad un design solido, componenti di alta tecnologia e azionamenti ad elevata potenza, in CMZ grande non significa lento! Questi torni sono i preferiti dalle aziende dei settori oil&gas, energie rinnovabili, aerospaziale, ecc...

SCARICA CATALOGO Chiedi contatto commerciale

Punti di forza

12.000 rpm / 13 kW / 105 Nm

Motore mandrino integrato raffreddato ad olio

Bloccaggio idraulico del disco mediante corone con dentatura curva e maschiatura rigida

Cuscinetti a rulli anteriori e posteriori della testa raffreddati con ricircolo di olio refrigerato

Banco monoblocco in fusione di ghisa

Armadio elettrico a tenuta stagna IP55

Elettromandrino

Nei torni CMZ il mandrino principale è azionato da un motore integrato nel corpo di fusione della testa. Il risultato di questo tipo di costruzione è una testa straordinariamente robusta con elevate capacità di assorbimento delle vibrazioni, un elevato grado di finiture superficiali e di rotondità. L'elettromandrino permette inoltre di ridurre i tempi di accelerazione e frenata da un 20 ad un 50% grazie ad una forza di inerzia minore e ad una maggiore sovraccaricabilità delle teste, tutte raffreddate con ricircolo di olio refrigerato.

Torretta

La torretta sviluppata e prodotta internamente da CMZ presenta, a scelta, 12 o 16 posizioni con possibilità di averle tutte motorizzate. La trasmissione del moto agli utensili motorizzati avviene attraverso ingranaggi conico elicoidali lubrificati con miscela aria/olio. Il cambio utensile si ottiene in 0,2 secondi. Il bloccaggio del disco è idraulico, le corone hanno un diametro di 270 mm e sono di tipo curvo (courvic coupling).

CNC Fanuc

CMZ monta il controllo numerico Fanuc 32 Step 2, monitor a 15" e 5 Gbyte di memoria part program. Il software è proposto con una nuova interfaccia utente molto semplificata ed intuitiva, più semplice all’uso e con un utilizzo più immediato, grazie anche al migliorato sistema touch screen. Tra i vantaggi del nuovo software CNC citiamo: l'opzione di tele assistenza remota che consente agli esperti di collegarsi alla macchina e operare sulla stessa, pianificazione degli interventi di manutenzione, predisposizione per Industria 4.0

Specifiche tecniche

A seguito del continuo sviluppo tecnico il costruttore si riserva il diritto di apportare eventuali modifiche dei dati senza alcun preavviso.

			TD15	TD20	TD25	TD30	TD35	TD45	TD55
Diametro max. volteggio sul banco		mm	950	950	950	950	950	950	950
Diametro max. volteggio sul carro		mm	715	715	715	715	715	715	715
Diametro max. tornibile		mm	550	550	550	550	550	550	550
Distanza faccia mandrino e contropunta
	Z2200	mm	2315	2298	2298	2274	2250	2250	2248
	Z3200	mm	3315	3298	3298	3274	3250	3250	3248
Distanza tra facce mandrini		mm	826	792	792	768	760	744	742
Corsa asse X		mm	380	380	380	380	380	380	380
Corsa asse Z
	Z2200	mm	2200	2200	2200	2200	2200	2200	2200
	Z3200	mm	3200	3200	3200	3200	3200	3200	3200
Corsa asse Y		mm	+80/-60	+80/-60	+80/-60	+80/-60	+80/-60	+80/-60	+80/-60
Velocità rotazione mandrino		giri/min	4500	4000	4000	3500	3000	2200	1600
Naso mandrino			ASA 6"A2	ASA 6"A2	ASA 6"A2	ASA 8"A2	ASA 11"A2	ASA 11"A2	ASA 15"A2
Passaggio barra		mm	52	66	66	82	102	127	180
Diametro mandrino		mm	175/210	210	250/210	250/315	315	315/400	500
Potenza mandrino		kW (max/S6 40%)	14/8	22/15	35/19	40/25	48(S3 25%)/39(S1)	51(S3 25%)/39(S1)	51(S3 25%)/39(S1)
Torretta		N. posizioni	12 (16)	12 (16)	12 (16)	12 (16)	12 (16)	12 (16)	12 (16)
di cui motorizzate		N. posizioni	12 (16)	12 (16)	12 (16)	12 (16)	12 (16)	12 (16)	12 (16)
Velocità di rotazione		giri/min	12000	12000	12000	12000	12000	12000	12000
Potenza		kW(max/S1)	11,3/8,1 (13,7/11)	11,3/8,1 (13,7/11)	11,3/8,1 (13,7/11)	13,7/11 (11,3/8,1)	13,7/11 (11,3/8,1)	13,7/11 (11,3/8,1)	13,7/11 (11,3/8,1)
